泰順是浙江省南部一個山區縣，總面積1700平方公里，素有“九山半水半分田”之稱。境內山高路遠，群峰疊翠，是個群巒起伏、人跡罕至的“世外桃源”。泰順縣古廊橋眾多，也被稱為“中國廊橋之鄉”。古廊橋作為中國木拱橋傳統營造技藝也被列入聯合國教科文組織《急需保護的非物質文化遺產名錄》。

文興橋是浙江溫州市泰順縣的一座古廊橋，位于浙江溫州市泰順縣筱村鎮坑邊村，橫跨玉溪之上，全橋長40.2米，寬5米，單孔凈垮29.6米，距水面11.5米，為編梁式木拱廊橋。

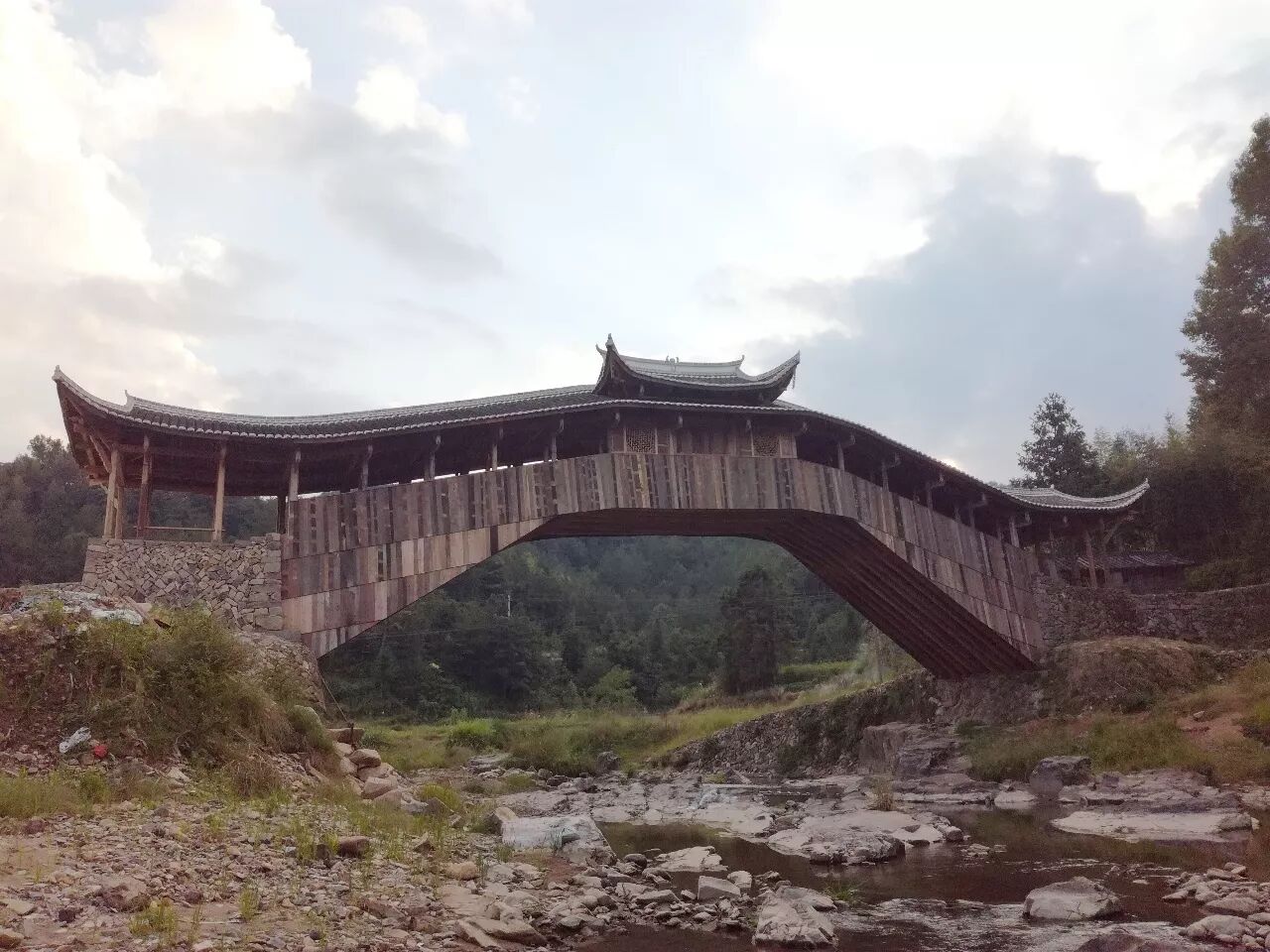

文興橋

近期，葛南實業有限公司與浙江省古建筑設計研究所合作，采用了MCU-32自動化采集系統，單點測量采集系統，電位器式位移計、雙向傾角儀、振弦式位移計和應變計等產品對文興橋進行了全方位的安全監測。

雙向傾角儀主要測量橋身大、小牛頭的前后左右四個方向的傾斜和三節苗中間苗的自身滾動和兩端傾斜。電位器式位移計主要測量橋身大、小牛頭與三節苗之間的垂直位移和大牛頭自身的上下滑動位移。表面應變計主要裝在三節苗桿和五節苗桿上，用于測量苗桿在自身和外力作用下發生的應力變形。監測數據通過MCU-32型自動采集單元以無線網絡形式傳送到上位機服務器，有效的實現了對廊橋的實時狀態和安全性能的在線監測分析。

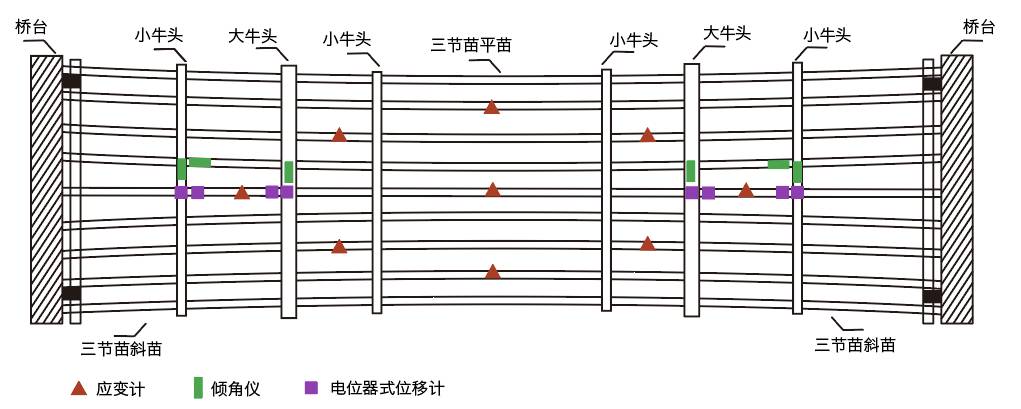

儀器分布示意圖

文興橋安全監測項目已經不是葛南實業第一次將產品應用于古建筑保護領域。之前，葛南實業也與東南大學土木工程學院合作，成功將產品應用于南京明孝陵重要文保建筑的安全監測。

明孝陵位于南京市玄武區紫金山，東毗中山陵，南臨梅花山，位于鐘山風景名勝區內。其占地面積達170余萬平方米，是中國規模最大的帝王陵寢之一。明孝陵將人文與自然和諧統一，達到天人合一的完美高度，是中國傳統建筑藝術文化與環境美學相結合的優秀典范。2003年7月，明孝陵在聯合國教科文組織第27屆世界遺產大會上被列入”世界文化遺產“。2006年12月，明孝陵被列為首批國家重點風景名勝區和首批國家AAAAA級旅游景區。

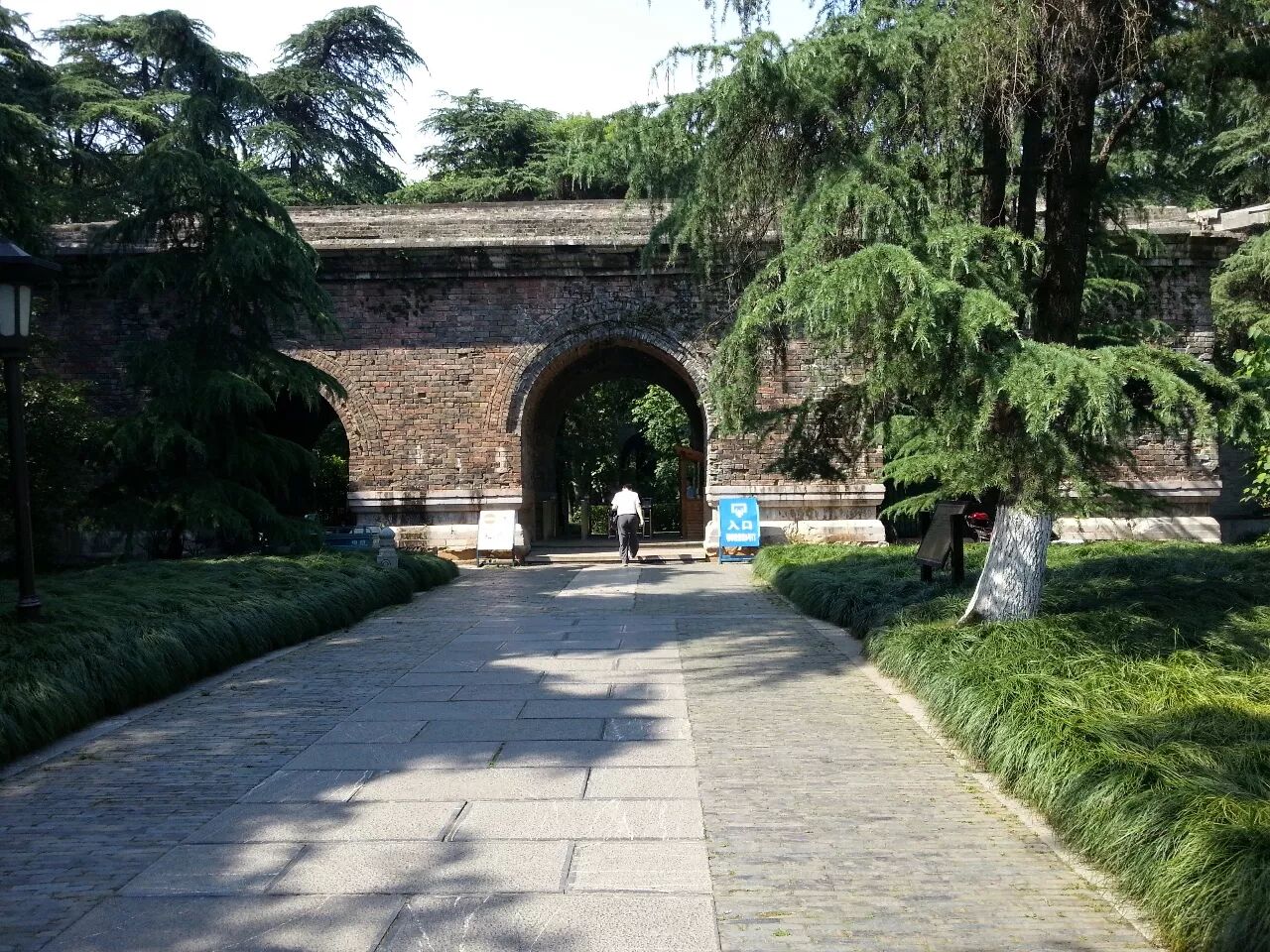

南京明孝陵

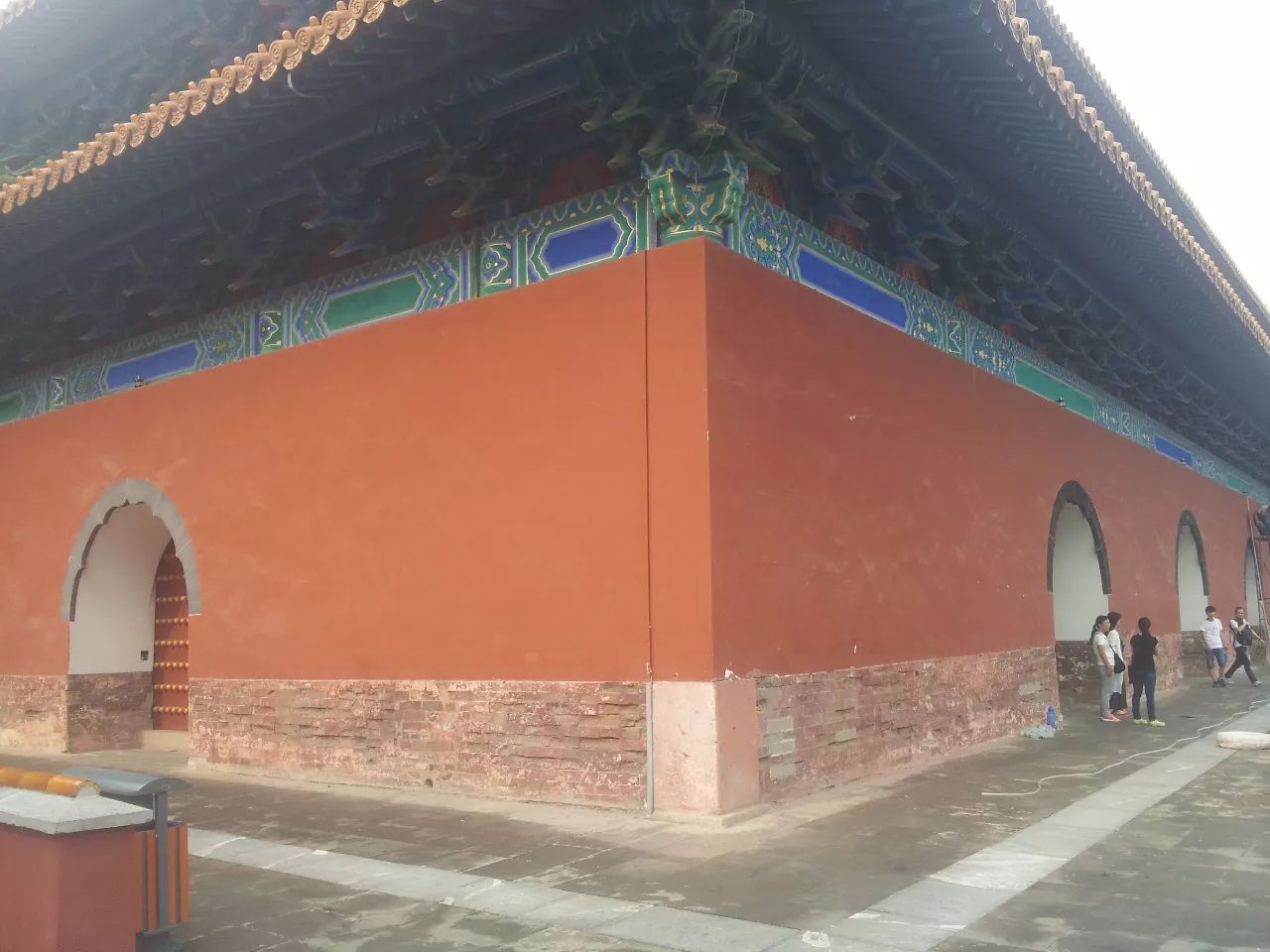

對南京明孝陵的安全監測主要是對明孝陵明樓新修頂部鋼結構進行應力應變監測，以及對明孝陵四方城、明樓進行差異沉降監測。我們分別安裝了數支應變計及靜力沉降儀，并部署了數個單點測量采集系統，持續的將監測數據通過無線網絡傳輸方式傳輸?shù)綌?shù)據平臺上，用戶可通過客戶端進行瀏覽分析，方便的實現了數據的在線采集。

殿梁上整齊的擺放著沉降儀

在中國，很多古鎮以及大部分的城市都保留著相當一部分的古建筑。在大興土木的現在，我們要用發展的眼光來看待以及保護古代建筑及其蘊含的文化特質；做到既讓古代建筑文化保存于世，也讓古代文化遺產產生現代價值。因此對古建筑實施結構安全監測是讓古建筑得以有效保護并且能夠被有效利用起來的必不可少的一環。

作為安全監測企業，葛南實業很榮幸能夠和這些優秀的科研機構及院校合作，共同保護傳統建筑，留存歷史記憶，為中國古建筑保護做出努力！
