隧道是埋置于地層內的工程建筑物，是人類利用地下空間的一種形式。隧道可分為交通隧道、水工隧道、市政隧道等。今日要分享的使用葛南儀器進行安全監測的隧道即為交通隧道。

高速公路一段隧道全長140米，為雙連拱隧道，雙向四車道，已運行通車11年有余。近期因改擴建的需要，為保證高速正常運營，前期將在隧道左側施工一條保通道，同時為了保障隧道在保通道施工過程中的正常運營，將對該隧道進行臨時加固，并對隧道拱頂沉降、二襯應力、臨時鋼支撐應力進行監測及襯砌裂縫觀察，為施工提供數據支持。

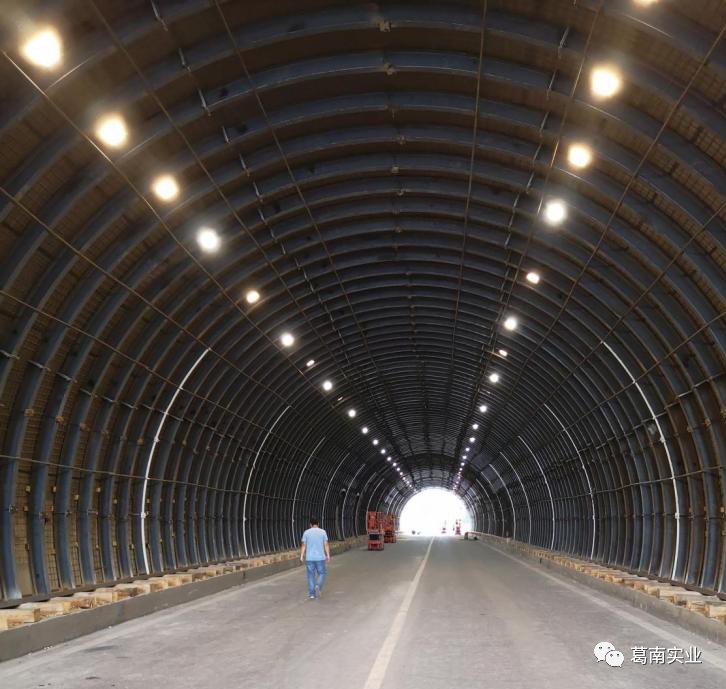

葛南實拍工程圖片

在施工期對隧道拱頂沉降、二襯應力、臨時鋼支撐應力進行監測及襯砌裂縫觀察。

（1）拱頂沉降：根據監測需求在隧道上下行進出口布置斷面，每個斷面安裝數只激光位移計；

（2）二襯應力：根據監測需求在隧道上下行布置多個斷面，每個斷面布置振弦式表面應變計；

（3）臨時鋼支撐應力：在上述斷面上每個斷面布置振弦式鋼板應變計，通過焊接固定在工字鋼上。

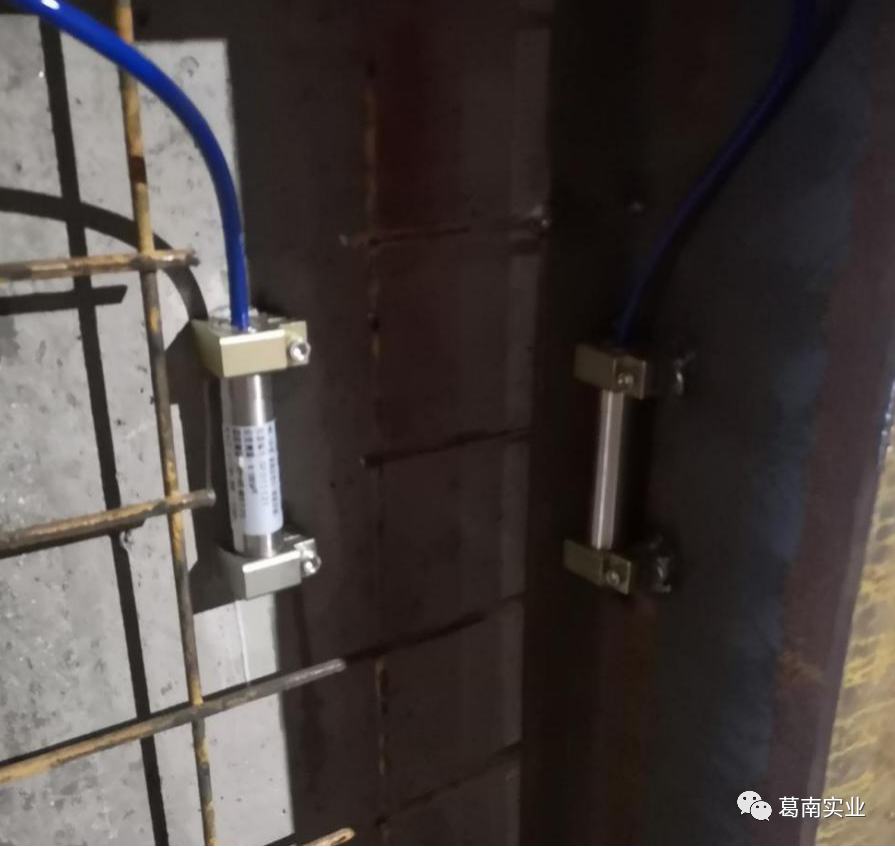

葛南實拍應變計安裝

采集傳輸裝置采用1602（6）全功能采集模塊。每個斷面的支應變計可連接至一個6通道的采集模塊上，采集的數據通過4G網絡傳輸至云平臺進行數據分析展示，實現監測的一體自動化。用戶可登錄云平臺查看數據、生成報表、設置采集頻率和報警閾值。報警數據過短信、微信、郵件方式推送，以便更及時的了解工程狀態。

另外我們還為客戶定制了隧道作圖系統，分析實時做收斂狀態，主要包括配置，測量，繪圖分析結果部分。根據隧洞數據繪制隧洞圖和標注，圖上虛線部分為實時的隧洞圖，紅色陰影為發生的沉降和偏移，點擊左上角“偏移量比例尺”可以放大偏移倍數，更好的查看結果。點擊測點可以查看具體數據、圖表數據等功能。

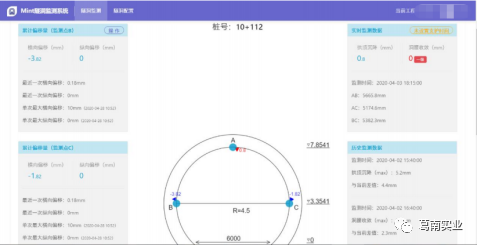

葛南Mint隧道監測系統截圖

我們會持續為您的工程保駕護航！
