點焊應變計適用于長期布設在水工結構物或其它結構物的表面，測量結構物表面的應變量，同步測量布設點的溫度。
點焊應變計全不銹鋼結構、一體化設計、接地防雷、彈性模量小，與被測結構物的隨動性好，不會干擾原應力場，點焊布設，安裝簡單可靠。
點焊應變計測量系統智能識別信息、智能故障診斷、云平臺手機無縫對接。
1 規格及主要技術參數
| 規格型號 | VWS-5D |
| 測量標距 L | 50mm |
| 有效直徑 d/端部直徑 D | 8/2mm |
| 測量范圍 | 3000με（拉伸1500με；壓縮1500με） |
| 分辨力 | 0.015%F.S |
| 擬合/端基精度 | 0.1%F.S/0.5%F.S |
| 測溫范圍 | -40℃～+80℃ |
| 測溫靈敏度 | ±0.1℃ |
| 測溫精度 | ±0.5℃ |
| 溫度修正系數 b | 12με/℃ |
| 智能識別 | 1600米信息識別 |
| 智能診斷 | 1600米故障診斷 |
| 過范圍限 | 測量上限1.2倍 |
| 彈性模量 Eg | 100～150MPa |
| 絕緣電阻 | 50MΩ |
| 防水等級 | IP67 |
| 儀器材料 | 不銹鋼 |
| 其它附件 | 激振盒、不銹鋼護罩、15米電纜 |
| 資質證書 | 《水利部水文儀器及巖土工程儀器質量監督檢驗測試中心CMA報告》、《南京市計量院校準證書》、入選《2022年全國水利系統招標產品重點采購目錄》、入選《2023年全國水利系統招標產品重點采購目錄》 |
注：頻率模數D=Hz2×10-3
2 結構

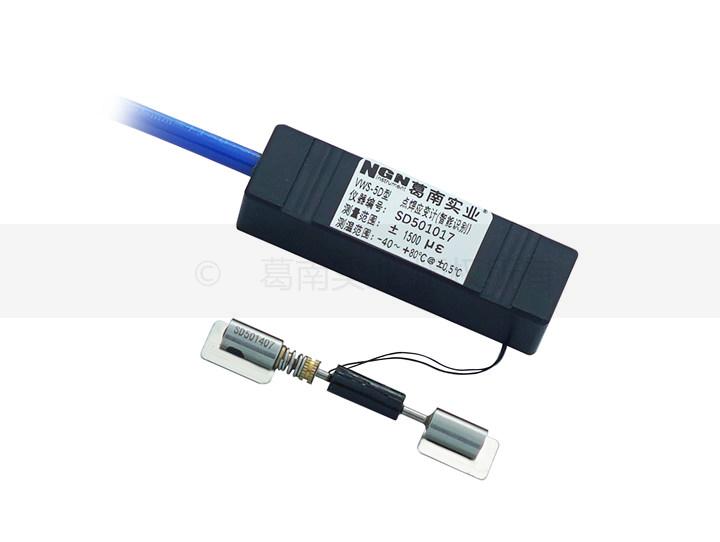

點焊應變計由應變計、點焊翼板、觀測電纜等組成。
點焊應變計配套設備 | ||
1 | 標定設備 | SCS-1型應變傳感器標定架 |
2 | 標定儀表 | 數字萬分表 |
3 | 觀測電纜 | YSPT-4P型水工電纜 |
4 | 電纜接長 | GJ-1型防水接頭 |
5 | 測量儀表 | VW-102E型全功能讀數儀 |
6 | 集中自動化測量 | MCU-32型分布式模塊化自動測量單元 |
7 | 分散自動化測量 | GDA16型全功能采集儀 |
8 | 系統軟件 | 葛南云平臺、數據采集系統軟件 |
9 | 安裝附件 | 點焊翼板 |
1 測量
1.1讀數儀測量
測量用VW-102E型全功能讀數儀，將測量線快速插頭插入讀數儀的左邊插座，將測量線的各色夾子對應連接點焊應變計的輸出電纜，黑、紅測頻率，白、綠測溫度。點焊應變計內附有智能識別芯片，其內存貯有該點焊應變計的編號、標定系數K、溫度修正系數b等信息。讀數儀測量時會自動將識別信息讀出，順序存入讀數儀內，同步葛南云平臺，方便快速統計計算及查詢，使測量工作遠程智能無紙化操作，實現前方測量后方實時查看作圖制表。
工程現場多支點焊應變計電纜被意外挖斷，僅用讀數儀測量一遍，就可自動識別出每支點焊應變計所對應的編號及身份信息。
1.2 自動化測量
自動化測量用MCU-32型分布式模塊化自動測量單元可接入8～32支點焊應變計，用GDA1602(1/4/8/16)型全功能采集儀可接入1～16支點焊應變計，適用于單臺或多臺組網自動測量振弦、差阻、電阻、電流、電壓、開關、數字量輸出的點焊應變計信號，接入通道任意組合，具有智能識別讀取身份參數、故障智能診斷、實時采集、定時采集、測量數據存貯、自動休眠、防水、防雷、抗電磁干擾等能力。
